| Функции | |
|---|---|
| Макс. высота блока | 500 мм |
| Мин. высота блока | 40 мм |
| Дополнительная высота блока (мин.) | 30 мм |
| Размер поддона | |
| Стандартный | 1400 х 1100 х 50 мм |
| Возможны разные размеры поддонов | |
| Задний бетонный бункер | |
| Объем (геометрический) макс. | 2.400 л |
| Бункер для лицевой смеси | |
| Объем (геометрический) макс. | 2.400 л |
| Различные исполнения бункера с вытяжной пластиной или дозирующей заслонкой. для многоцветной продукции имеются в наличии. |
|
| Высоту подачи можно регулировать индивидуально. | |
| Вес машины | |
| С блоком лицевого смешивания и формой | АС. 35 000 кг |

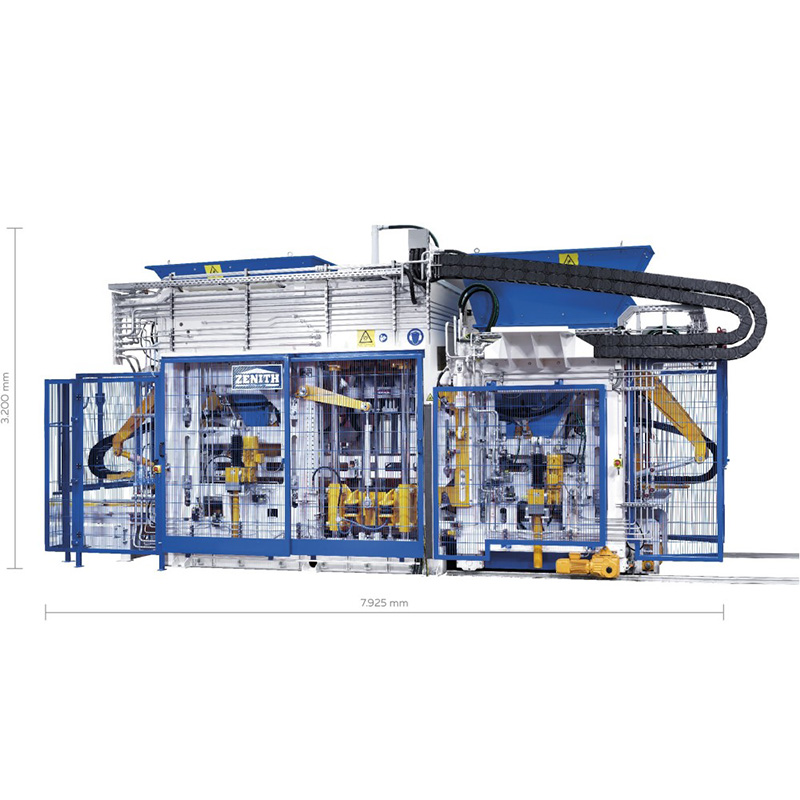

| Размер машины | |
| Макс. общая длина с лицевым смесителем | 7,925 мм |
| Макс. общая высота (транспортная) | 3.200 мм |
| Максимальная общая ширина | 3.100 мм |
| Система вибрации | |
|---|---|
| Вибростол однокомпонентный, Ultra-Dynamic сервовибрация с контроль частоты и амплитуды (центробежная сила макс.) |
175 кН |
| 2 вибратора тамперной головки (макс. центробежная сила) | 35 кН |
| Гидравлика | |
| Емкость (общая) | 560 л/мин |
| Рабочее давление
насос 1 машина Тамперная головка насоса 2 режим настройки насоса 3 |
180 бар 200 бар 200 бар |
| Электрика | |
| Мощность подключения (стандартная) с лицевым смесителем Установленная мощность |
ок. 310кВт |
| Мощность подключения | ок. 160кВт |
| Защита предохранителем | 315А |
| Линия снабжения | 4x 185 мм² альтернатива 2x 4x 70 мм² |
| Система Siemens S7-1500, ТИА-Портал |
|

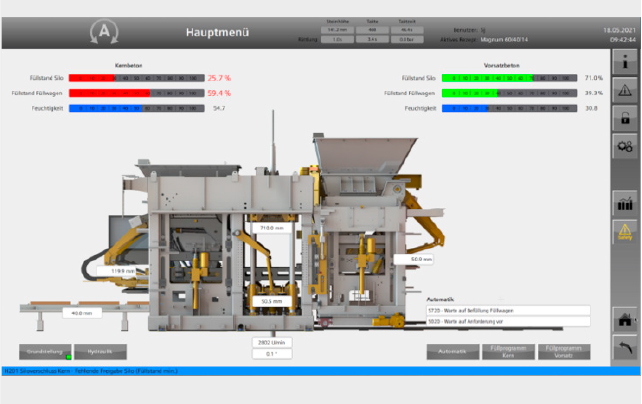

| Управление через сенсорную панель |
|
Технические детали могут быть изменены без предварительного уведомления. Изображения показанного оборудования являются только примерами. На фотографиях могут быть варианты по желанию заказчика.
Регулируемый по высоте базовый бункер для смеси является особой новинкой и был разработан для значительного улучшения качества бетонных изделий. Это помогает оптимизировать поток материала и обеспечивает его равномерное распределение. Кроме того, количество заполнения подающего ящика можно точно регулировать в зависимости от продукта.

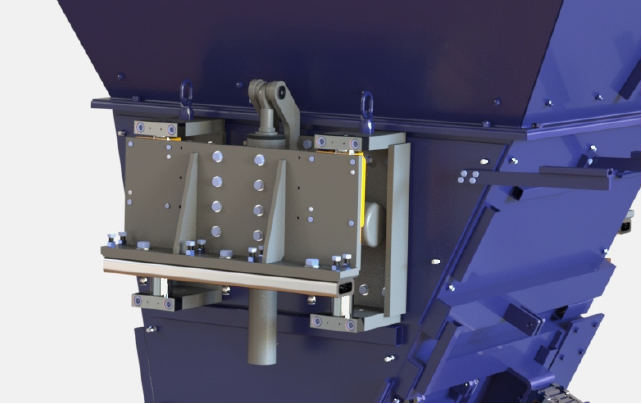

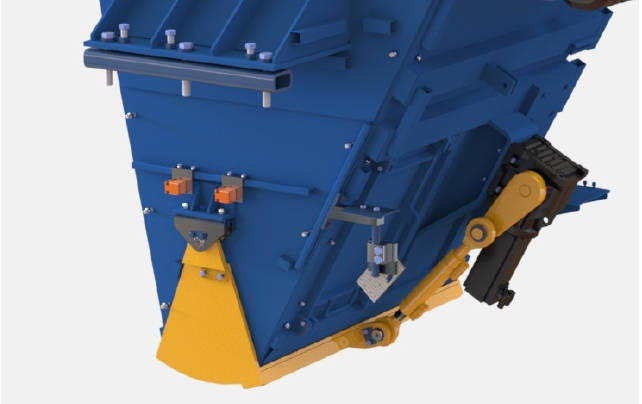

Створки бункеров для основной и лицевой смеси оснащены серводвигателями. Это обеспечивает чрезвычайно быстрое время открытия и закрытия. Результатом является гораздо более точное дозирование. Преимуществом является лучшая воспроизводимость производственного процесса, что еще больше повышает качество продукции.
Основная тамперная головка обеспечивает гораздо большую гибкость во время производства, чем обычные тамперные головки. Количество резиновых буферов можно выбирать произвольно. Кроме того, основной тампер также может быть выполнен в соответствии с соединениями других производителей. Эти инновации делают производство намного более точным и надежным.

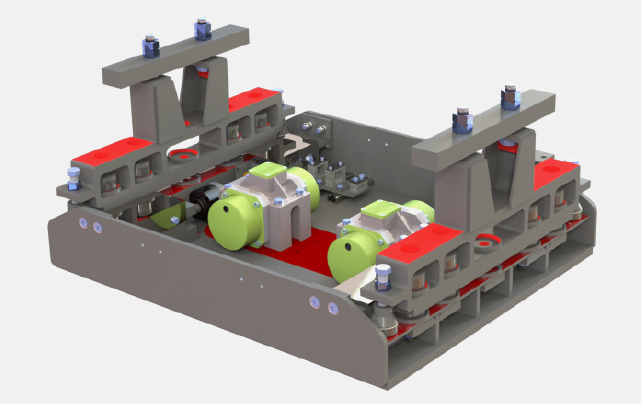

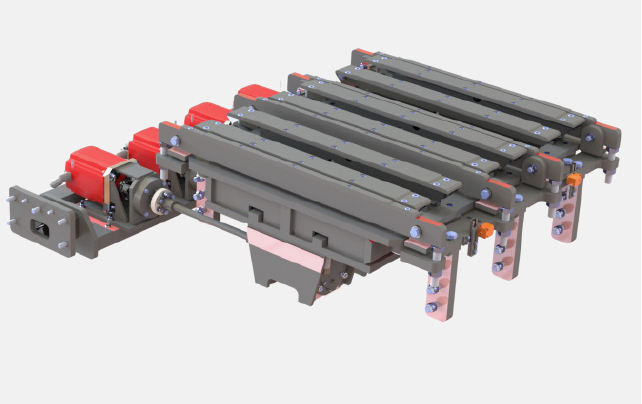

Вибрационная система с цельным вибростолом была доработана в сотрудничестве с RWTH Aachen. Высокая энергоэффективность достигается благодаря оптимальному распределению вибрационных сил. Поскольку эта система работает без масляной ванны и не требует дополнительного воздушного охлаждения, она очень экологична и упрощает обслуживание.

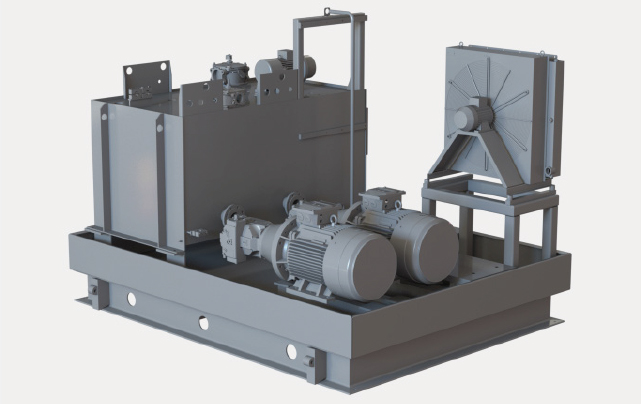

Машина работает с двумя основными насосами (производительностью 270 л/мин) и двумя аккумуляторами давления, что позволяет сократить время цикла при обычном производстве. В случае неисправности насоса машину можно эксплуатировать со вторым насосом, чтобы избежать остановки производства. Дополнительный насос для режима настройки (производительность 20 л/мин) гарантирует безопасное ограничение скорости соответствующих движений.
Все основные оси (тамперная головка, форма, подающий ящик, загрузочная решетка) спроектированы как управляемые оси на TIA-портале. Поэтому внешняя управляющая электроника не требуется. Эта система обеспечивает точное и непрерывное позиционирование. Высокая точность повторений в производственном процессе гарантирует постоянно высокое качество продукции при непрерывном производстве.
