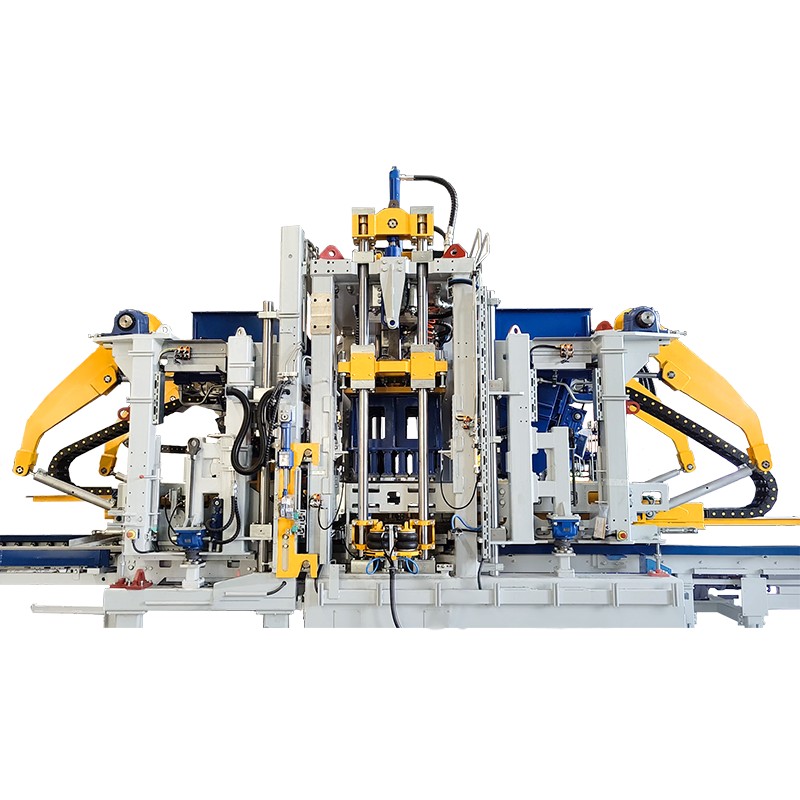

Немецкая полностью автоматическая машина для производства цементного кирпича Zenith ZN900C: эксперт в интеллектуальном и эффективном производстве цементной продукции
Гены брендовых технологий
Унаследовав немецкий прецизионный производственный процесс, серия Zenith ZN900C объединяет интеллектуальную технологию прессования и формования пятого поколения, объединяющую 65-летние инновации Zenith в области оборудования для производства строительных материалов. Эта модель получила двойную сертификацию: немецкую сертификацию TÜV и китайскую систему качества CCS.
Основные преимущества продукта
1. Отличная производительность
- Номинальное давление 900 тонн (с возможностью расширения до 1200 тонн)
- Стандартный кирпич (240х115х53мм) цикл производства 8-10 секунд.
- Ежедневная производственная мощность достигает 30 000-35 000 штук (стандартные условия работы)
- Вибрационная система использует технологию двухчастотного переключения (адаптивная 50 Гц/60 Гц).
2. Интеллектуальная система управления.
Центр управления ПЛК Siemens SIMATIC S7-1200
10,4-дюймовый полноцветный промышленный сенсорный экран (поддерживает переключение нескольких языков)
Система удаленного мониторинга Интернета вещей (трехрежимный доступ 4G/5G/WIFI)
Система отчетов интеллектуального анализа производственных данных
3. Конфигурация ключевых компонентов
- Гидравлический блок: сервосистема, изготовленная по индивидуальному заказу Bosch Rexroth.
- Электрические компоненты: конфигурация промышленного класса Siemens/Schneider.
- Система пресс-форм: специальная немецкая сталь 1.2842 (твердость HRC58-62).
- Каркасная конструкция: ковкий чугун QT600-3 с общим отжигом.
4. Защита окружающей среды и энергосберегающий дизайн.
Контроль шума ≤68 дБ (А)
Единичное энергопотребление ≤8,5 кВтч/м³
Уровень переработки отходов ≥95%
Полностью закрытая конструкция для снижения пыли
Прикладные решения
Область муниципального машиностроения
- Тротуарный кирпич (прочность на сжатие ≥40МПа)
- Тумбы (максимальная длина 1500мм)
- Компоненты дренажной канавы (водопроницаемость ≥1,5 см/с)
Поле строительной кладки
- Стандартные цементные кирпичи (в соответствии с GB/T 21144)
- Пустотелые блоки (степень пустотности 30-55%)
- Декоративная плитка (точность поверхности ±0,3 мм)
Промышленное складирование
- Половая плитка для тяжелых условий эксплуатации (динамическая нагрузка ≥10 тонн)
- Противоскользящая плитка для промышленных полов (коэффициент трения ≥0,6)
- Коррозионностойкая напольная плитка (кислотная и щелочестойкая PH2-12)
Пейзажное поле
- Тротуарная плитка, имитирующая камень (твердость по шкале Мооса ≥6)
- Травяные кирпичи (степень открытия ≥20%)
- Компоненты художественного забора
Специальные услуги по оборудованию
24-месячная гарантия
Бесплатная установка и ввод в эксплуатацию на месте.
Системное обучение операторов
Пожизненная техническая поддержка
Глобальное 48-часовое экстренное реагирование
[Индивидуальное обслуживание] Поддерживает разработку специальных пресс-форм и автоматизацию всей линии, а также может предоставить решения по оптимизации процессов на основе характеристик сырья клиента.
Технические параметры
| Максимальная площадь формования | 1300×650 мм |
| Высота блока | 40-300 мм |
| Время цикла | 14~24 с (в зависимости от типа блока) |
| Сила серво вибрации | 100кН |
| Размер поддона | 1350×700×(14-35)мм |
| Нижняя вибрация | 2x7,5 кВт (частота)/4x12 кВт (сервопривод) |
| Верхняя вибрация | 2×0,55кВт |
| Система управления | СИМЕНС |
| Общая мощность | 52,6 кВт |
| Общий вес | 17T (включая устройство для смешивания лица и форму) |
| Размер машины | 6300×2800×3500 мм |
Технологическое преимущество

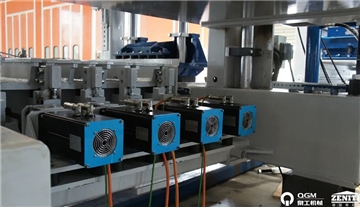

Блочная машина оснащена недавно разработанной сервовибрационной системой, которая может обеспечить синхронизацию вибрационных двигателей, что может гарантировать вертикальную выходную силу уплотнения. Также избегайте повреждения машины от напряжения сдвига из-за горизонтальной силы уплотнения и продлите срок службы машины. Скорость двигателя может достигать более 4000 об/мин, что может обеспечить большую силу уплотнения, а качество блоков будет значительно улучшено.

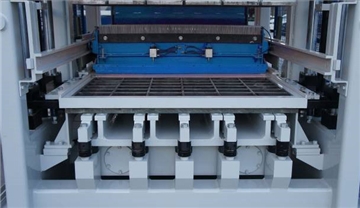

Вибростол изготовлен из высокопрочной шведской стали HARDOX, состоящей из динамического и статического стола, что значительно повышает эффективность вибрации. Сверху есть еще два вибратора для увеличения уплотнения и гарантии высокого качества бетонных блоков.

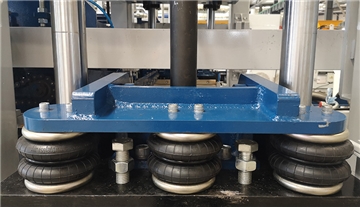

На тамперной головке и с двух сторон машины имеются подушки безопасности. После установки формы на место подушка безопасности тамперной головки автоматически надувается и затягивается. Наконец, подушка безопасности рамы пресс-формы надувается для автоматического зажима рамы пресс-формы. Таким образом, это может помочь сэкономить много времени на смене различных форм, снизить вибрационные шумы, а также повысить эффективность производства.

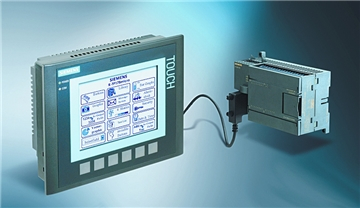

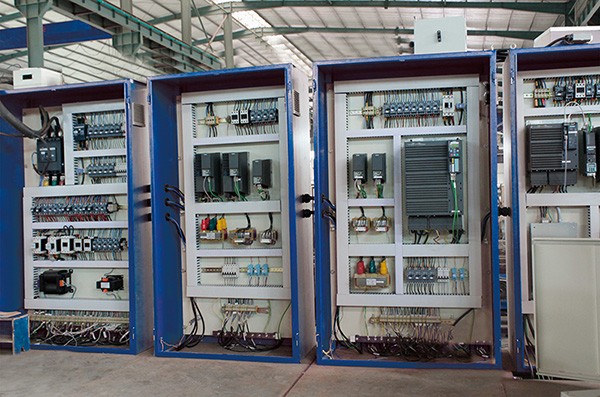

Система управления QGM использует ПЛК SIEMENS, сенсорный экран, контакторы, кнопки и т. д., которые идеально сочетают в себе автоматическую технологию и передовую систему из Германии. ПЛК SIEMENS имеет функцию автоматического поиска и устранения неисправностей для простоты обслуживания, а также автоматическую блокировку во избежание механических аварий, вызванных эксплуатационными ошибками. Сенсорный экран SIEMENS может отображать состояние производства в режиме реального времени и обеспечивать простоту эксплуатации за счет визуализации. В случае, если какая-либо деталь в будущем сломается, запасную деталь можно приобрести на месте, что сэкономит много времени и средств.

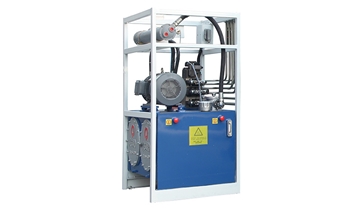

Гидравлический насос и клапан от международного бренда, в котором используется высокодинамичный пропорциональный клапан и насос постоянной производительности для регулировки скорости и давления, обладающие высокой стабильностью, высокой эффективностью и энергосбережением.

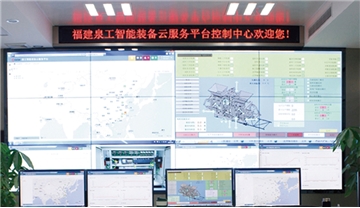

Облачная система интеллектуального оборудования QGM реализует онлайн-мониторинг, удаленное обновление, удаленное прогнозирование неисправностей и самодиагностику неисправностей, оценку состояния работоспособности оборудования; Формирует отчеты о работе оборудования и состоянии приложений, а также другие функции; Благодаря преимуществам дистанционного управления и эксплуатации, быстрому устранению неполадок и обслуживанию для клиентов. Все взаимосвязано, а производство и работу оборудования можно увидеть через сеть в любом уголке мира.
Следственное оборудование

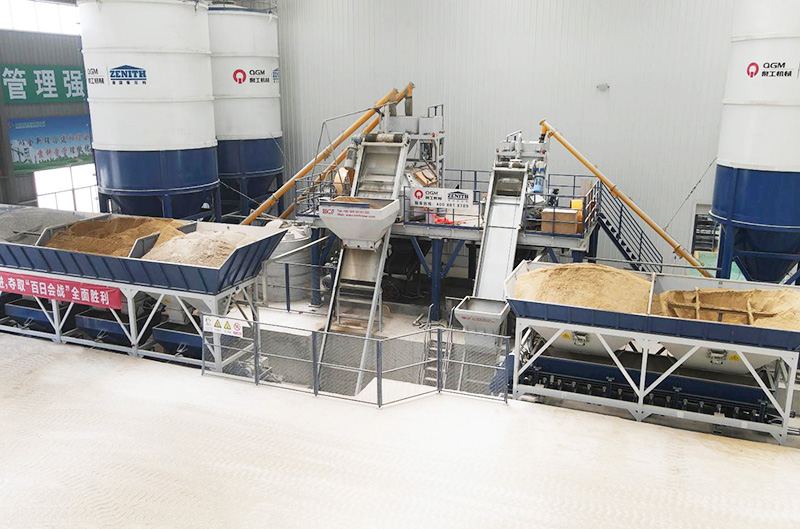

Бетонный завод и смесительный завод

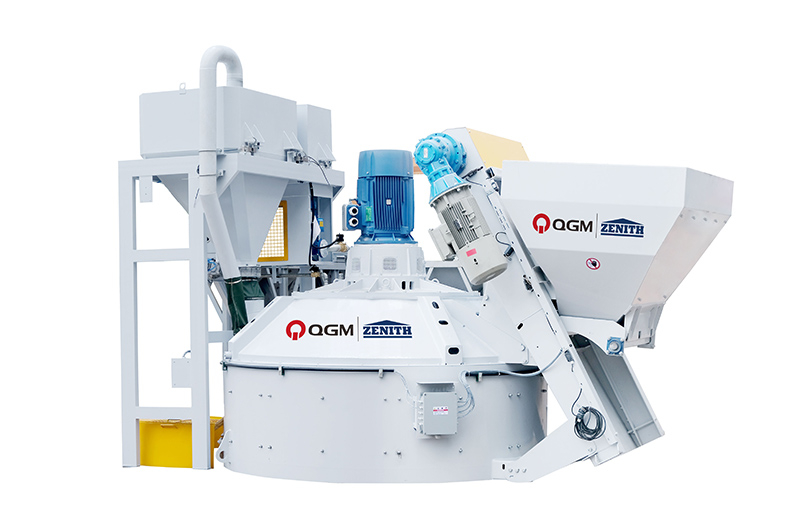

Бетономешалка-Планетарная

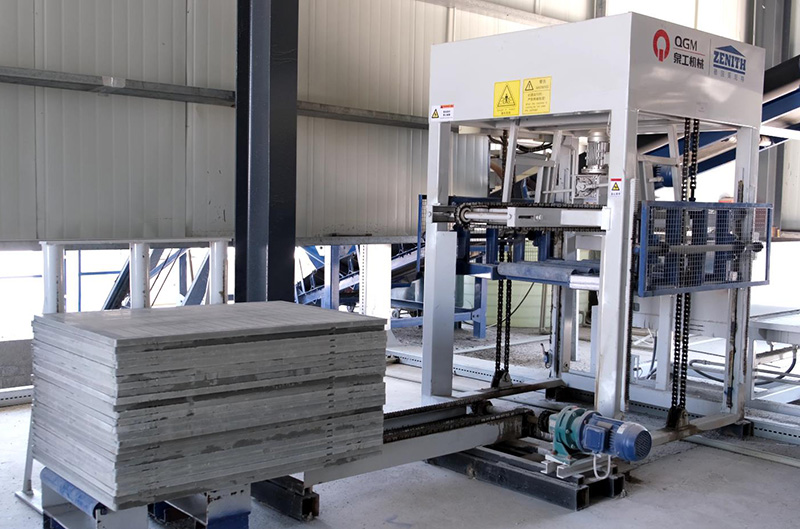

Автоматический питатель поддонов

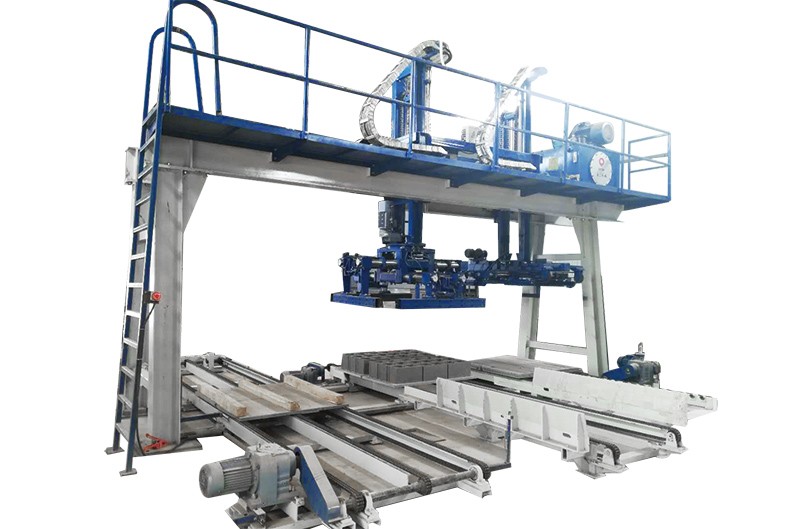

Автономная система кубирования блоков
Система управления СИМЕНС
Камера отверждения

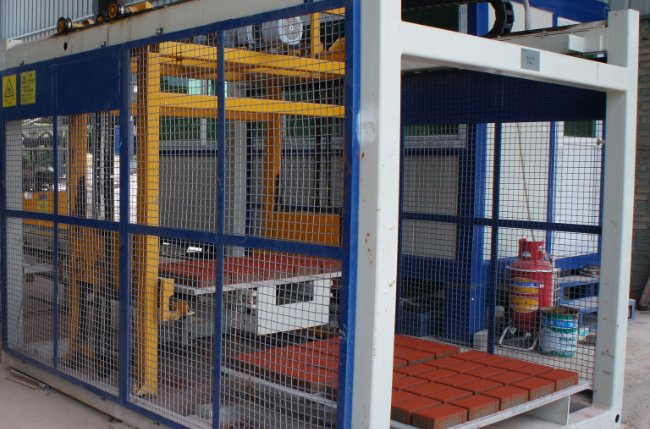

Укладчик/Простой кубер

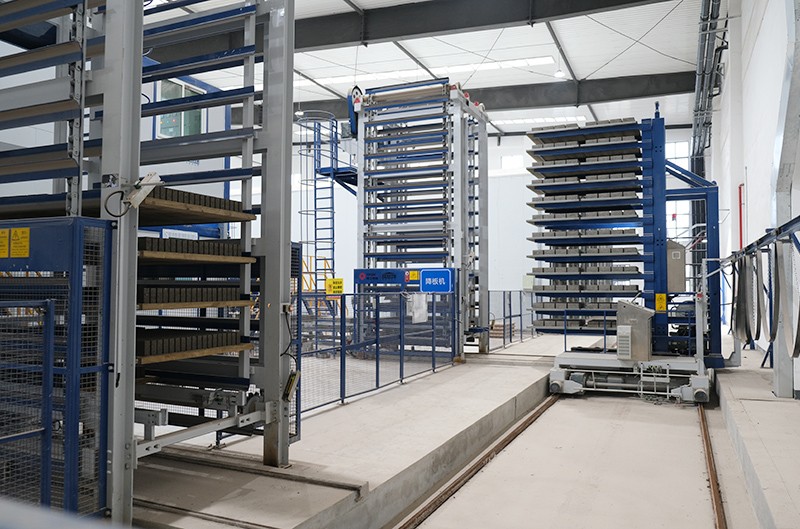

Лифт/опускатель и пальчиковая машина
