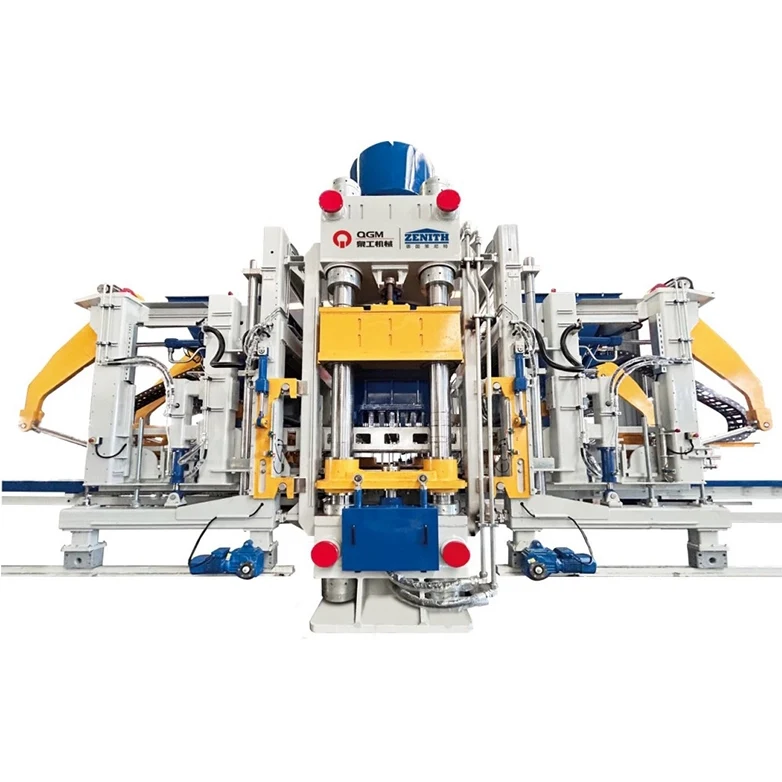

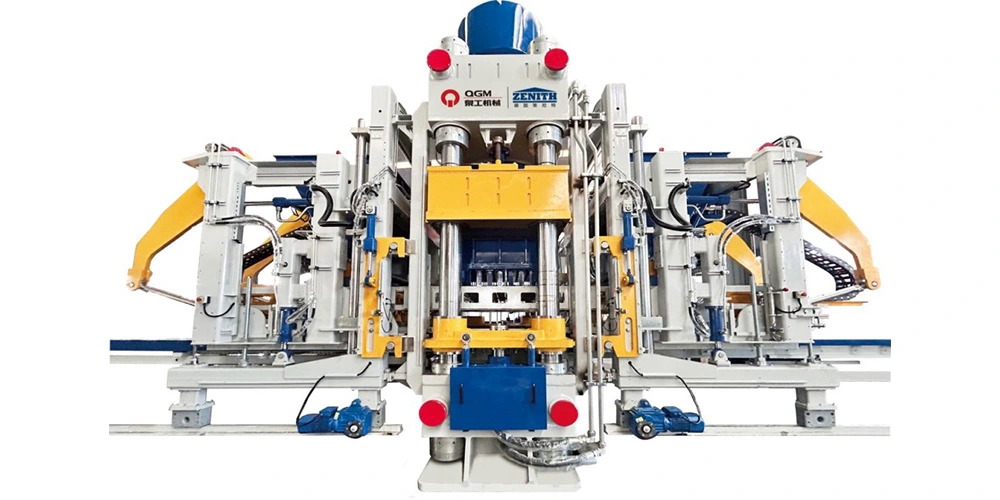

Серия VP, построенная на основе интегрированной механической, гидравлической и электрической архитектуры, сочетает в себе высокопрочную раму машины, крупнотоннажное гидравлическое прессование, сервовибрацию и интеллектуальную автоматизацию. В ключевых системах используются признанные во всем мире компоненты, обеспечивающие стабильную работу и стабильную производительность формовки.
Благодаря трем конфигурациям усилия прессования — 600, 900 и 1500 тонн — серия ZN-VP представляет собой масштабируемое решение для производителей бетонных изделий с различными производственными требованиями и характеристиками продукции.
Машина особенно подходит для применений, где важны давление формования, адаптируемость материала и гибкость продукта. В зависимости от выбранной модели, конфигурации пресс-формы и организации производства станок может производить:
●Стандартные бетонные блоки
●Полые блоки
●Брусчатка
●Тумбы
●Бетонные изделия под камень
●Продукты для ландшафтного дизайна
● Водосберегающие блоки для защиты откосов.
●Стеновые и декоративные изделия из бетона
Серия ZN-VP также поддерживает использование различного мелкозернистого сырья и сырья на основе твердых отходов, включая строительные отходы, твердые металлургические отходы, хвосты шахт, каменный порошок, шлам и раствор для промывки песка, при условии соответствующей подготовки материала и состава смеси.
Это делает серию ZN-VP подходящим вариантом для проектов по производству бетонных блоков, ориентированных на переработку твердых отходов и производство бетонных изделий с добавленной стоимостью.
| Модель | ЗН600ВП | ЗН900ВП | ЗН1500ВП |
| Высота продукта | 40-200 ммНастраиваемый; уточняйте при заказе | 40-200 ммНастраиваемый; уточняйте при заказе | 40-200 ммНастраиваемый; уточняйте при заказе |
| Размер поддона | 1200*870 мм | 1200*1150 мм | 1400*1200 мм |
| Основная прессинговая сила | 600Т | 900Т | 1500Т |
| Диаметр главного цилиндра | φ500 мм | φ600 мм | φ800 мм |
| Вес машины (основной материал + лицевая смесь + гидравлическая система) | Прибл. 61Т | Прибл. 66Т | Прибл. 80Т |
| Гидравлическая мощность | 75кВт | 90кВт | 110кВт |
| Размеры машины (Д × В × Ш) | Приблизительно 6900x5600x2800 мм | Приблизительно 7200x5600x2800 мм | Приблизительно 8500x6000x3300 мм |
| Стандартный бетонный блок 240*115*53 мм | 42шт./форма | 52шт./форма | 64шт./форма |
| Тротуарный блок200*100*60мм | 30шт./форма | 40шт./форма | 48шт./форма |
| Бетонное изделие под камень600*300*80 мм | 3шт./форма | 3шт./форма | 6шт./форма |
| Полый блок390*190*190мм | 10шт./форма | 10шт./форма | 12шт./форма |

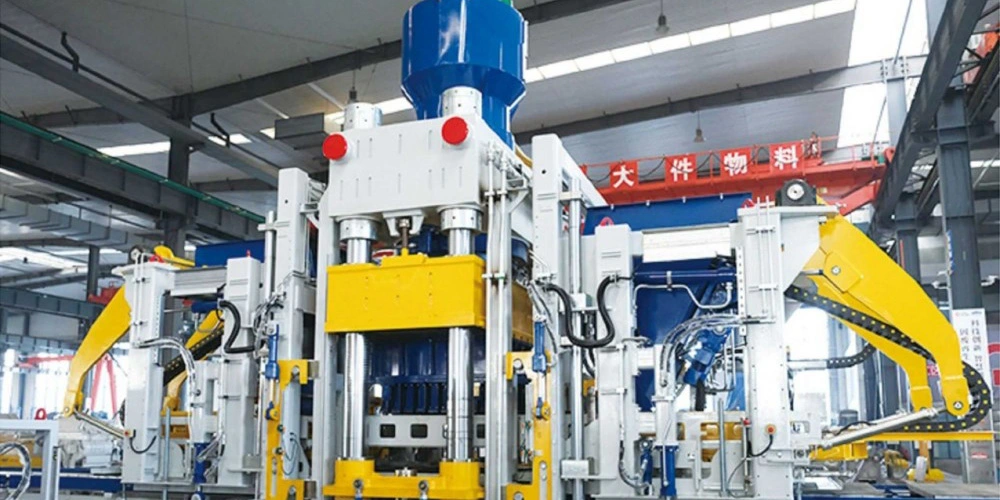

Основная рама машины изготовлена из стальных профилей специальной формы и использует запатентованную технологию проектирования конструкции.
Сварная рама подвергается виброзащитной обработке для повышения устойчивости конструкции. Колонны большого диаметра обеспечивают поддержку и руководство во время закрытия формы, помогая поддерживать точное позиционирование формы на протяжении всего процесса формования.
Система извлечения из формы использует механическую синхронизацию для координации освобождения пресс-формы и обеспечения последовательного формования продукта.
Для производства бетонных блоков под высоким давлением необходима жесткая конструкция машины для поддержания стабильного движения формы и повторяемости условий формования.

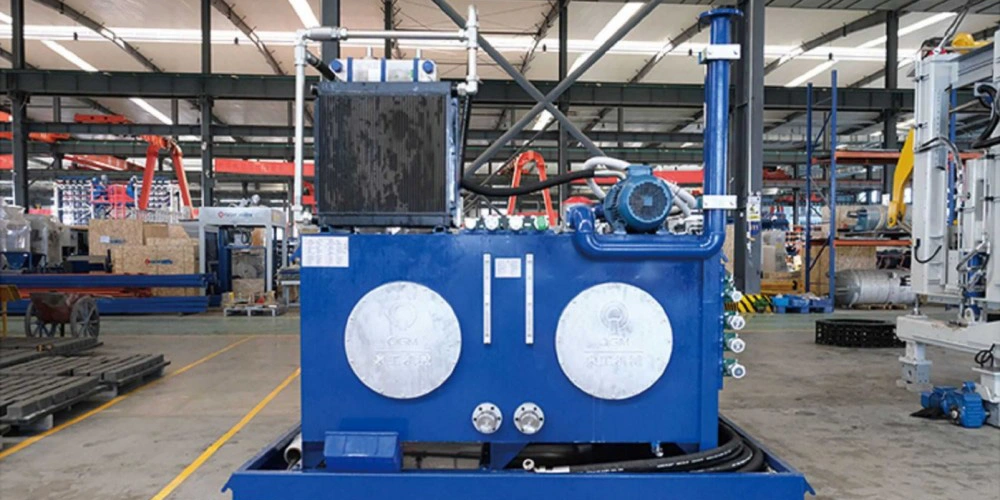

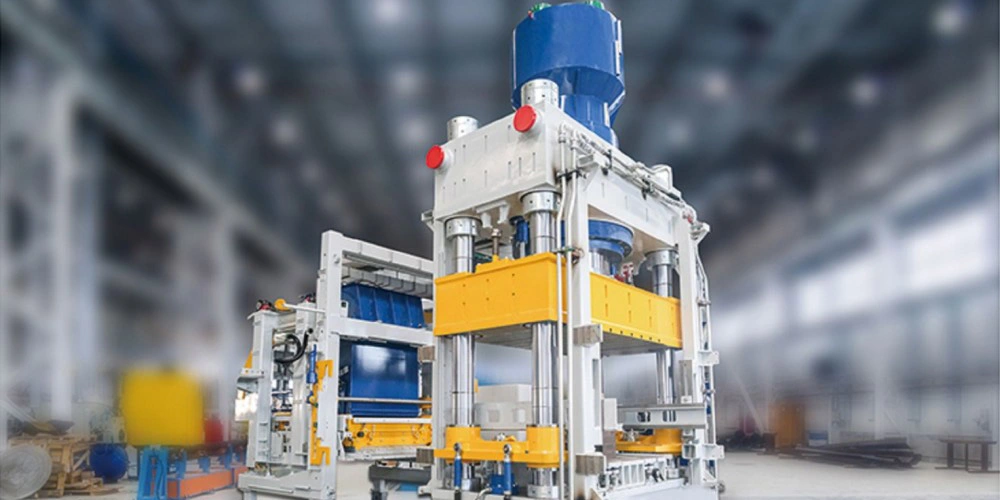

Система гидравлической формовки является одной из определяющих особенностей серии ZN-VP.
Три модели обеспечивают максимальное основное усилие прессования 600, 900 и 1500 тонн соответственно. Главные цилиндры большого диаметра создают необходимое формовочное усилие для производства бетонных изделий под высоким давлением.
В гидравлической системе используются гидравлические насосы и клапаны международных марок. Скорость прессования, давление и ход можно регулировать в соответствии с требованиями продукта и процесса.
Это позволяет настроить процесс формования для разных типов изделий и характеристик материалов.
Гидравлическая конфигурация высокого давления особенно актуальна для производителей, производящих плотные бетонные изделия или работающих со смесями, содержащими мелкодисперсные порошки и материалы, полученные из твердых отходов.
Серия ZN-VP включает в себя передовую немецкую технологию вибрации сервоприводов.
Серводвигатели обеспечивают быстрый отклик и точный контроль параметров вибрации, позволяя регулировать силу возбуждения и характеристики вибрации в соответствии с производственными требованиями.
По сравнению с фиксированным контролем вибрации, сервотехнология обеспечивает большую гибкость при переключении между различными типами продуктов и рецептурами материалов.
Контролируемый процесс вибрации поддерживает уплотнение бетона и помогает поддерживать постоянные условия формования продукта.
Технология формования бетонных блоков с сервовибрацией особенно ценна, когда производственной линии необходимо учитывать несколько спецификаций продукта, а не непрерывно работать с одним стандартизированным продуктом.

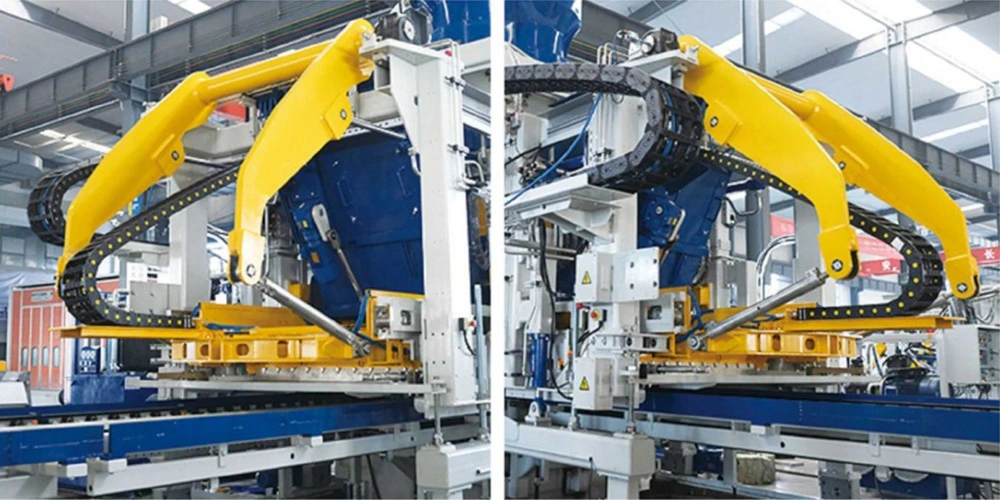

В системе подачи материала используется прочная конструкция поворотного рычага для равномерного распределения материала.
Направляющие колеса большого диаметра обеспечивают плавное движение подающей каретки, а на ключевых контактных поверхностях установлены сменные износостойкие пластины для упрощения обслуживания.
Платформа подачи также использует сменные изнашиваемые компоненты. Гидравлическая блокировка позволяет открывать и закреплять секцию подачи во время операций проверки, очистки и технического обслуживания.
Такая конструкция обеспечивает более легкий доступ к изнашиваемым деталям и помогает снизить сложность рутинных работ по техническому обслуживанию.
Серия ZN-VP сочетает в себе два формовочных механизма: статическое прессование под высоким давлением + сервовибрацию.
Гидравлическая система обеспечивает основную силу формования, а вибрационная система способствует уплотнению материала во время формования.
В исходной технической комплектации система обеспечивает до 900 или 1500 тонн главного усилия прижима и 120 кН силы вибрации на соответствующих моделях.
Комбинированная технология предназначена для удовлетворения требований к формованию бетонных изделий сухим способом с использованием как грубых твердых отходов, так и ультрадисперсных порошковых материалов.
Может применяться для производства:
●Бетонная брусчатка, имитирующая камень.
●Проницаемые изделия для дорожного покрытия.
●Тумбы
●Обычные бетонные блоки
●Бетонные изделия для ландшафтного дизайна.
●Другие изделия из бетона по индивидуальному заказу.
Для проектов, требующих как разнообразия продукции, так и гибкости материалов, комбинированная конфигурация прессования и вибрации обеспечивает альтернативу традиционным системам формования статическим давлением или только вибрацией.

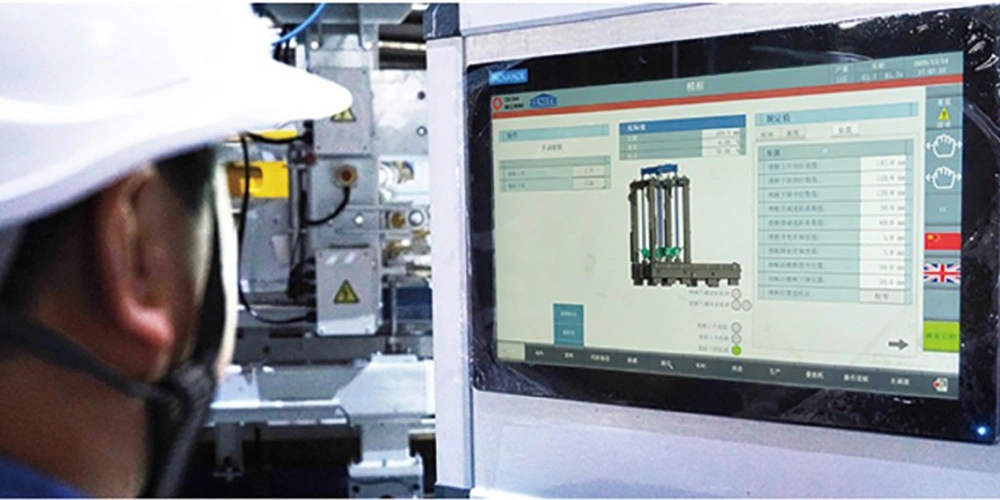

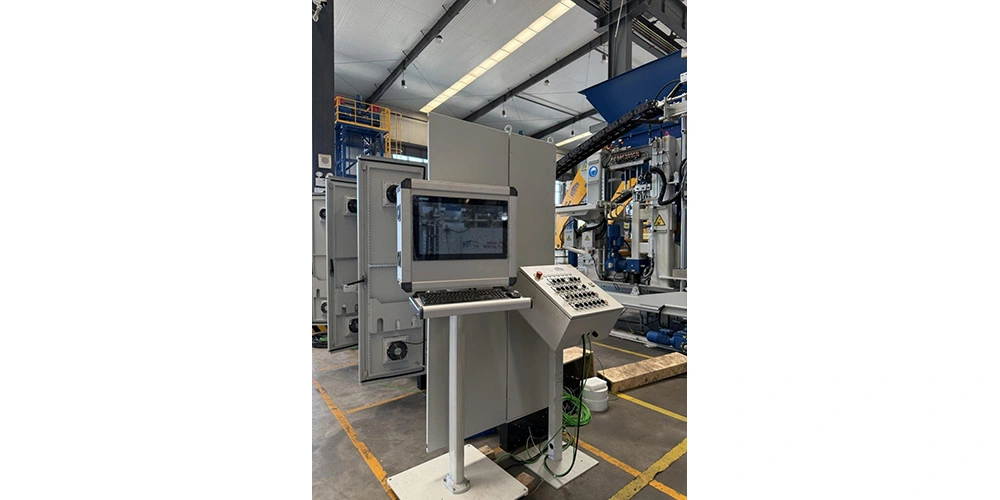

Серия ZN-VP объединяет немецкую технологию автоматизации с визуальным человеко-машинным интерфейсом.
Система управления координирует процессы формования на машине, предоставляя операторам понятный интерфейс для управления производством.
Ключевые функции включают в себя:
●Управление производственными рецептами
●Управление рабочими параметрами
●Контроль состояния оборудования
●Сбор производственных данных
●Контроль работы машины
●Визуализация информации об оборудовании.
За счет сокращения ненужного ручного вмешательства интегрированная архитектура управления помогает операторам более последовательно управлять параметрами производства.

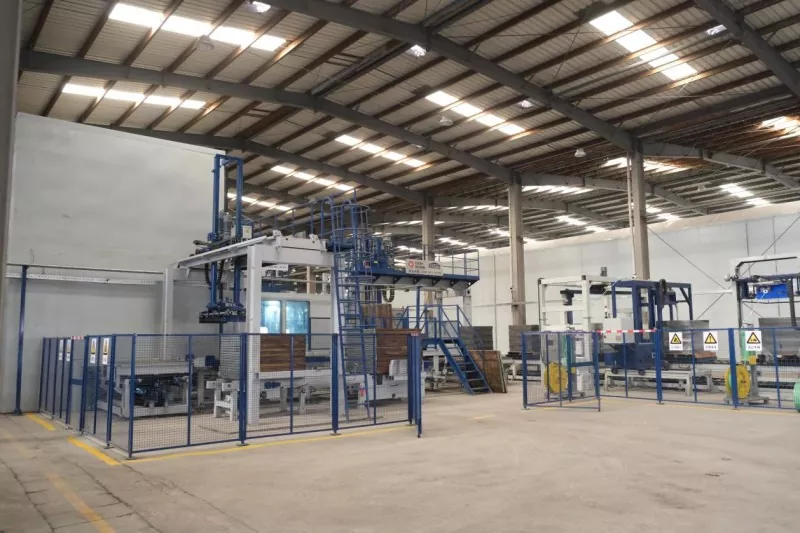

Для автоматизированных линий по производству бетонных блоков централизованное управление также обеспечивает более четкий интерфейс между машиной для изготовления блоков и оборудованием, расположенным выше или ниже по потоку.

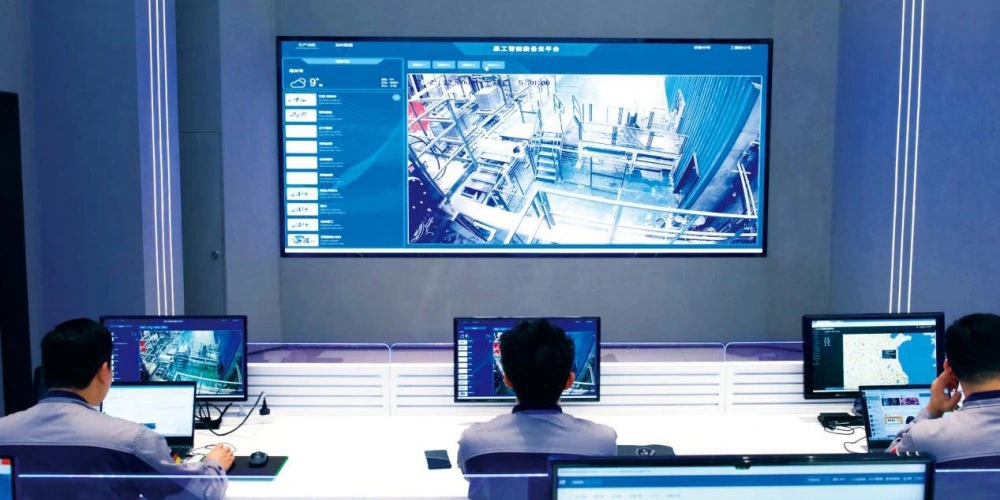

Платформа облачного обслуживания интеллектуального оборудования QGM расширяет возможности управления оборудованием за пределы локального шкафа управления.
Платформа объединяет облачные вычисления, передачу данных, моделирование оборудования, искусственный интеллект, нечеткие нейронные сети и технологии больших данных для сбора и анализа информации о работе оборудования и моделей его использования.
В зависимости от конфигурации системы и авторизации платформа поддерживает:
●Онлайн-мониторинг оборудования
●Удаленное управление оборудованием
●Удаленная техническая поддержка.
●Прогнозирующее обнаружение неисправностей
●Диагностика неисправностей
●Оценка состояния оборудования
●Автоматизированные отчеты о работе.
●Анализ данных оборудования
Это создает цифровую связь между машиной для изготовления блоков и функциями облачного сервиса.
Для зарубежных производителей блоков облачный мониторинг оборудования может обеспечить дополнительный уровень поддержки, когда производственное оборудование расположено далеко от центра технического обслуживания производителя.
Подход QGM к интеллектуальному оборудованию и облачным сервисам соответствует более широкому развитию оборудования для изготовления блоков с цифровым подключением и интеллектуальных производственных систем.
Одной из основных характеристик применения серии ZN-VP является ее адаптируемость к различным видам сырья.
В зависимости от свойств материала, предварительной обработки и состава смеси машина может использоваться с такими материалами, как:

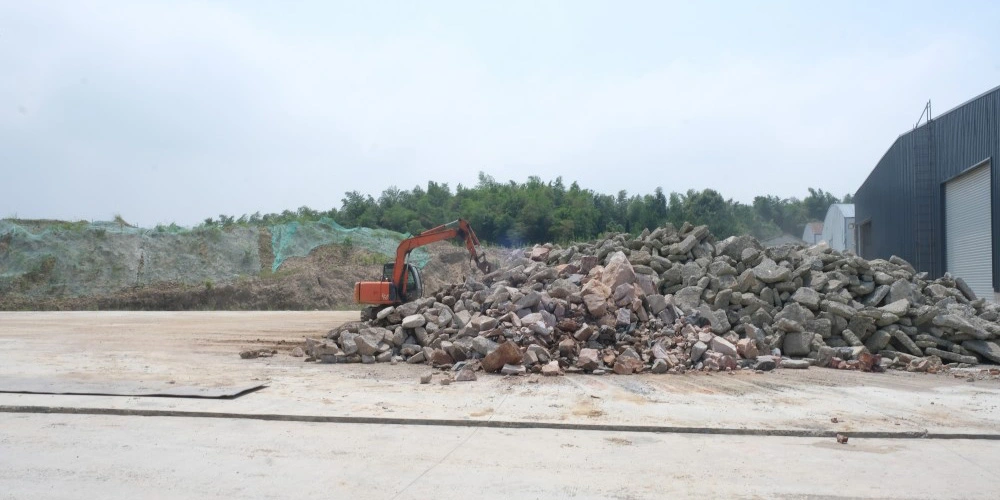

Твердые отходы
●Строительные отходы
●Твердые металлургические отходы
●Хвосты шахт
●Каменный порошок
●Осадок
●Гриля для промывки песка
Фактическое соотношение материалов и рецептура должны определяться в соответствии с физическими и химическими свойствами местных материалов.
Бетонные изделия
Станок может быть настроен для производства:
●Стандартные бетонные блоки
●Полые блоки
●Брусчатка
●Проницаемая брусчатка
●Тумбы
●Бетонные изделия под камень
●Продукты для ландшафтного дизайна
●Блоки для защиты склонов
●Настенные декоративные бетонные изделия.
Это делает серию ZN-VP актуальной для проектов по переработке твердых отходов, целью которых является преобразование должным образом обработанных отходов в товарные бетонные изделия.
ZN600VP, ZN900VP и ZN1500VP обеспечивают три различные конфигурации оборудования в рамках одной и той же концепции гидравлической формовки.
Выбор подходящей модели зависит от таких факторов, как:
●Требуемая сила нажатия
●Размеры поддонов
●Размер продукта
●Ассортимент продукции
●Характеристики сырья
●Конфигурация пресс-формы
●Необходимый масштаб производства
●Доступная производственная площадь

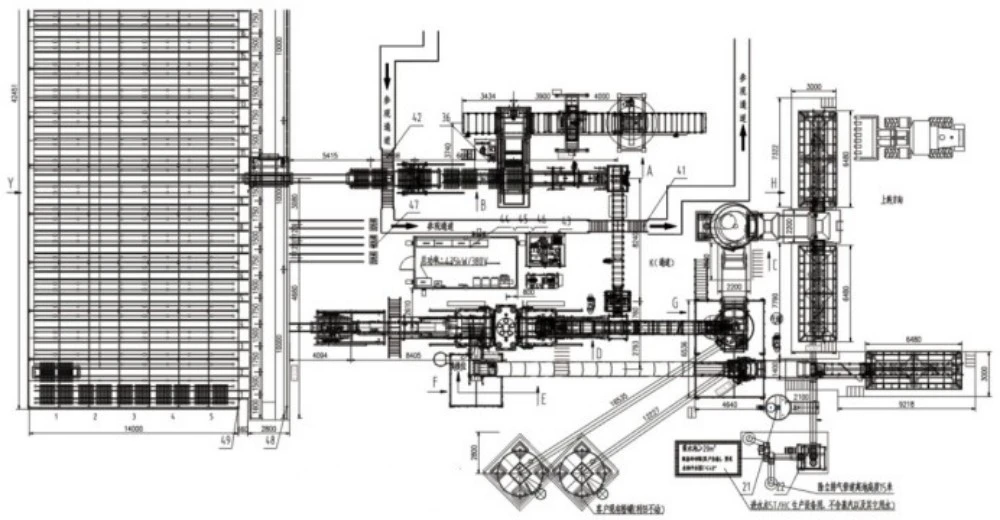

●Полная конфигурация линии
